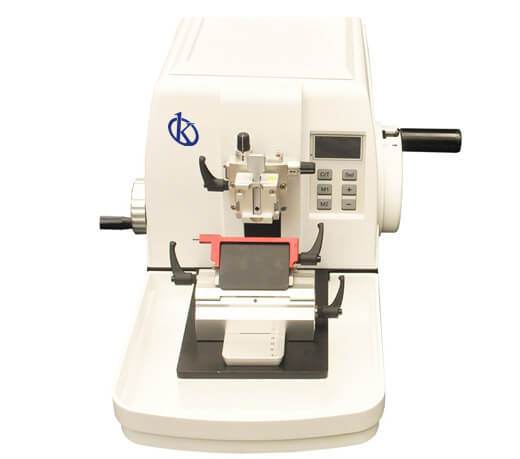

دليل التركيب والتشغيل لجهاز الميكروتوم شبه الأوتوماتيكي YR416-1
جهاز الميكروتوم شبه الأوتوماتيكي YR416-1 هو أداة متعددة الاستخدامات وموثوقة مصممة لقص دقيق للغاية في تطبيقات متنوعة، بما في ذلك الإعدادات السريرية والبيولوجية والصناعية. التركيب والتشغيل الصحيحين أمران حاسمان لضمان الأداء الأمثل وطول عمر هذا الجهاز المتقدم. يوفر هذا الدليل نهجًا خطوة بخطوة لإعداد جهاز YR416-1، مع تغطية الجوانب الأساسية من فتح العلبة إلى المعايرة.
فتح العلبة والإعداد الأولي
قبل البدء في عملية التركيب، من الضروري فتح جهاز YR416-1 بعناية والتحقق من جميع المكونات وفقًا لقائمة التحقق المرفقة. يضمن ذلك أنك قد تلقيت جميع الأجزاء والإكسسوارات اللازمة لتشغيل الميكروتوم.
- تحقق من الوحدة الرئيسية (ميكروتوم YR416-1)
- الإكسسوارات المرفقة (حامل السكين، سكاكين القطع، أدوات الصيانة)
- كابل الطاقة ودليل المستخدم
- أوزان المعايرة (إذا كانت مطلوبة)
بعد التأكد من وجود جميع العناصر، اتبع هذه الخطوات للتحضير للتركيب:
- ضع الميكروتوم على سطح مستقر ومستوٍ لمنع الاهتزازات أثناء التشغيل.
- تأكد من أن الموقع جيد التهوية لتجنب ارتفاع درجة الحرارة.
- تحقق من أن مصدر الطاقة يتطابق مع الجهد المحدد (CA 220V±10% أو CA 110V±10%).
تسوية وتثبيت الميكروتوم
تسوية جهاز YR416-1 بشكل صحيح أمر حيوي لضمان التشغيل الدقيق. استخدم مستوى روح للتحقق من أن الميكروتوم متماشي أفقيًا. قم بضبط أقدام الوحدة حسب الحاجة. بمجرد التسوية:
- قم بتأمين الميكروتوم على السطح باستخدام مثبتات مناسبة لمنع الحركة.
- تحقق من أن جميع البراغي مشدودة لضمان الاستقرار.
تسلسل تشغيل الطاقة
بعد التسوية، حان الوقت لتشغيل جهاز YR416-1. اتبع هذه الخطوات:
- قم بتوصيل كابل الطاقة بالجهاز وقم بتوصيله بمأخذ الكهرباء.
- قم بتشغيل الطاقة باستخدام الزر المخصص.
- راقب الشاشة لأي رموز خطأ أو تنبيهات.
إذا تم تشغيل الميكروتوم بدون مشاكل، انتقل إلى الخطوة التالية.
معايرة التشغيل الأول
تضمن معايرة جهاز YR416-1 ضبط سمك القطع بدقة. اتبع الخطوات أدناه:
- اختر سمك القطع الأولي باستخدام لوحة التحكم. الحد الأدنى لسمك القطع هو 0.25 ميكرون.
- أدخل كتلة المعايرة في حامل العينة.
- قم بإجراء قطع اختبار وقم بقياس السمك باستخدام ميكرومتر.
- قم بضبط الإعدادات بناءً على السمك المقاس لتحقيق الدقة المطلوبة.
من الضروري تكرار هذه العملية حتى يصبح سمك القطع المطلوب متسقًا.
الأخطاء الشائعة في الإعداد
خلال عملية تركيب وتشغيل جهاز YR416-1، قد يواجه المشغلون العديد من الأخطاء الشائعة. إليك بعض الأخطاء التي يجب الانتباه لها:
- عدم تسوية الميكروتوم بشكل صحيح، مما قد يؤدي إلى قطع غير متساوية.
- عدم التحقق من مواصفات مصدر الطاقة، مما قد يتسبب في تلف الوحدة.
- تخطي خطوة المعايرة، مما يعرض سمك القطع للخطر.
من خلال التأكد من اتباع هذه الخطوات بعناية، يمكنك تجنب هذه الأخطاء الشائعة.
البيانات الفنية لجهاز YR416-1
| المواصفة | التفاصيل |
|---|---|
| الموديل | YR416-1 |
| الحد الأدنى لسمك القطع | 0.25 ميكرون |
| التغذية الأفقية | 28 مم |
| سكتة العينة العمودية | 70 مم |
| دوران حامل العينة | أي زاوية ضمن 360 درجة |
| نطاق حركة قاعدة حامل الشفرة | 0-60 مم (من الأمام إلى الخلف) |
| نطاق حركة لوحة الضغط | 0-23 مم |
| دوران مشبك العينة | أي زاوية ضمن 360 درجة |
| توجيه العينة | XY-8° |
| أقصى حجم عينة | 70 × 70 مم |
| تعديل سرعة التقدم | 1500 ميكرون/ثانية ~ 3500 ميكرون/ثانية |
| خطأ الدقة | ±1% |
| جهد التشغيل | AC 220V±10% 50Hz; AC 110V±10% 60Hz |
| استهلاك الطاقة | 100 واط |
| الأبعاد | 575×420×330 مم (العرض×العمق×الارتفاع) |
| الوزن الصافي | 37 كجم |
الأسئلة الشائعة
ماذا أفعل إذا لم يتم تشغيل جهاز YR416-1؟
إذا لم يتم تشغيل الميكروتوم، تحقق أولاً من اتصال الطاقة وتأكد من أن المأخذ يعمل. تحقق من أن كابل الطاقة متصل بإحكام بكل من الميكروتوم والمأخذ. إذا كانت الاتصالات سليمة واستمرت المشكلة، استشر دليل المستخدم للحصول على خطوات استكشاف الأخطاء أو اتصل بالدعم الفني.
كيف يمكنني ضبط سمك القطع على جهاز YR416-1؟
يتم ضبط سمك القطع على جهاز YR416-1 عبر لوحة التحكم. استخدم الأزرار المخصصة لاختيار السمك المطلوب، ضمن نطاق 0.25 ميكرون إلى 100 ميكرون. قم بإجراء قطع اختبار للتأكد من أن السمك دقيق وقم بإجراء التعديلات حسب الحاجة.
هل يمكنني استخدام جهاز YR416-1 لعينات الأنسجة الصلبة؟
نعم، تم تصميم جهاز YR416-1 للاستخدام مع كل من عينات البارافين والأنسجة الصلبة. إن سمك القطع القابل للتعديل وقدرات القطع الدقيقة تجعله مناسبًا لمجموعة متنوعة من أنواع العينات.
ما هي الصيانة المطلوبة لجهاز YR416-1؟
تشمل الصيانة الدورية لجهاز YR416-1 تنظيف الشفرة وحامل العينة، بالإضافة إلى فحوصات المعايرة الدورية. من المهم اتباع جدول الصيانة الموضح في دليل المستخدم لضمان طول عمر وأداء الميكروتوم.
ما هو أقصى حجم عينة يمكنني استخدامه مع جهاز YR416-1؟
أقصى حجم عينة يمكن استيعابه بواسطة جهاز YR416-1 هو 70 × 70 مم. تأكد من أن عيناتك تناسب هذه الأبعاد لتحقيق الأداء الأمثل.
هل هناك ضمان لجهاز YR416-1؟
نعم، عادةً ما يأتي جهاز YR416-1 مع فترة ضمان قياسية، تغطي العيوب في المواد والتصنيع. راجع وثائق الشراء الخاصة بك للحصول على شروط وأحكام الضمان المحددة.
